1．標準說明：
本標準由三部分標準組成，分別為：
【產品外觀檢驗標準】，標準序號為“A”，共111個檢驗項目，其中油壓不良25個項目，編號為“a”，拆邊不良10個項目，編號為“b”，印刷不良15個項目，編號為“c”，噴涂不良7個項目，編號為“d”，
滴膠不良8個項目，編號為“e”，鐳雕不良10個項目，編號為“f”，
導電體不良30個項目，編號為“g”，其它特殊不良6個項目，編號為“h”；
【產品特性檢驗標準】，標準序號為“B”，共4個檢驗項目；
【產品可靠性檢驗標準】，標準序號為“C”，共3個檢驗項目；
標準中僅規定產品直接組成部分的檢驗準則，其余特殊產品、五金件、塑膠件等，可參照其它具體標準中所涉及的不良項目及判定標準進行判定。
標準中“參照限度樣辦”，指對于部分不良如發生，發生部門應視不同不良程度制作限度樣辦，交予合適人員確認。
標準中“不影響其它功能”，指不能影響產品的組裝、特性、預期壽命、安全性、客要求、法律法規要求以及本標準所涉及的不合格項等。
標準中所涉及到的內容，為博皓公司通用標準。在客無特殊要求或法律法規無要求或其它特殊要求的情況下，以此標準書中所列內容為準。
標準中所有不良示意圖，僅為擴大化地表達了該種不良表現出的外在現象，并不代表博皓公司的產品制造質量水平。
2．檢驗作業環境與方法：
如圖示。
a．要求熒光燈（20W×2支）懸于檢查臺上方約30~50CM的高度，光照度不少
于1000LUX，光線不閃爍。
b．檢查者的眼睛距離被檢物體約20~30CM左右的距離，光源與眼睛至被檢物
之間呈30~500的夾角。
c．檢查員裸眼視力或矯正后視力須大于1。0以上，且無色盲。
d．檢驗應從等級低的面開始，逐漸向等級高的面過渡；按從左至右，從上至
下逐次檢驗。
3．等級面劃分
根據不良被發現的難易程度及被發現后顧客的反映程度，被檢物的不同面被定義為不同的等級，不同等級面的檢驗判定標準不同。
結合博皓公司的產品實際之用途及裝配效果，博皓公司的等級劃分為：
I級面：組裝后可視部分或功能部分
II級面：組裝后不可視且非功能，但作為零部件時可視之外圍部分
4．不良級別劃分
根據不良的嚴重程度及顧客對不良可能的反映程度，將不良劃分為：
嚴重不良（MAJ）：是一種對產品性能、使用安全構成影響或直接導致壞品、降低預定功能的缺點。
一般不良（MIN）：缺陷已超過標準的要求范圍，但不影響產品的可用性。
5．英文字母代號說明：
H——高度或厚度Ф——直徑S——面積L——長度W——寬度D——深度ɑ——角度

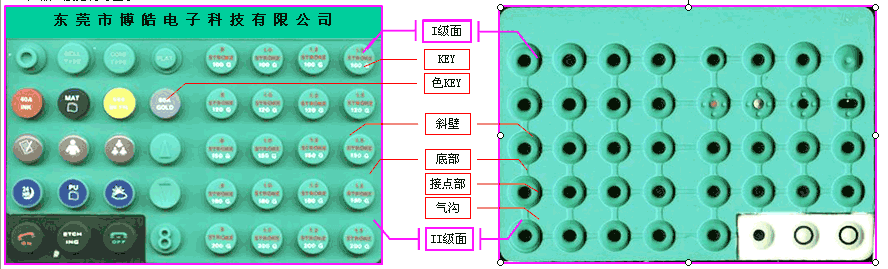

6．產品一般結構與圖示：

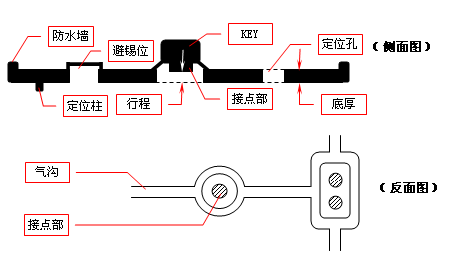

硅膠制品產品結構介紹：
1）KEY：從斜壁往上到端之部分；
2）色KEY：與基色不同顏色的KEY在一件產品中占小部分；
3）斜壁：與平面底部之間有一層薄薄的連接而成，相當于彈簧功能；
4）底部（BASE）：一件產品反面平坦的位置；
5）底厚（基厚）：斜壁底部與背面的厚度；
6）氣溝：反面KEY與KEY之間有一條一條的溝，一般寬1±0。2mm，深
0。3±0。2mm，主要用于排氣；
7）接點部：反面導電部分；
8）避錫位：避開PCB板上錫焊的部位，使產品BASE與PCB板接觸良好；
9）定位孔/定位柱：起定位作用，產品上的小孔與小柱子；
10）防水墻：分布于產品周圍的突起，起防水作用；
11）剪KEY與塞KEY：剪KEY指油壓時將KEY啤出，經加工去除，塞KEY
指油壓時塞在模中未啤出之KEY；
12）行程：指接點部與PCB板接觸位之間的距離。
作者：東莞博皓電子科技有限公司提供 2012-9-4
